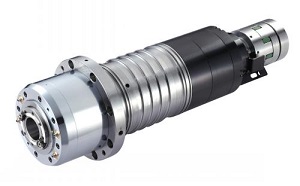

高速電主軸的關鍵技術
電主軸是一種技術含量很高、高精密、高轉速的機電一體化產品，涉及到機械、電氣、控制、潤滑、冷卻、振動和材料，以及熱處理、超精密加工和超精密裝配等諸多方面的工藝技術。高速電主軸生產技術的突破，極大地推動了世界高速加工技術的發展與應用。
在高速電主軸的結構設計中，良好的電動機性能，合理地選配軸承，采取減小振動的各項措施，設計有效的冷卻系統，以及確定主軸零件與電動機定子的過盈配合量等，是電主軸設計中的關鍵技術。
電動機性能是電主軸的核心，正確設計電動機的電磁參數十分重要。首先，其磁通密度要高，以增大單位體積的出功率，縮小定轉子體積；其次，電動機的機械特性和電氣特性，需要與高速加工相適應，以滿足機床在寬調范圍內功率和轉矩的要求；再次，轉子在高速旋轉時應有足夠的強度。
支承的合理選用與配置是電主軸設計的一項關鍵技術。采用何種支承主要根據工作轉速、工作載荷來選擇。在適合于高速電主軸的軸承中，常用陶瓷軸承、動靜壓軸承和磁懸?。ù帕Γ┹S承。在DmN值不高且要求高剛度的情況下，可考慮選用鋼質滾珠軸承；在高轉速下對剛度要求不高的情況下，可選用動靜壓軸承；陶瓷軸承具有良好的高速性能，剛度較高，用此采用的場合較多；另外，為保證軸承在高速條件下具有良好的工作性能，必須采取對軸承進行冷卻、潤滑、預緊等措施，潤滑方式有油脂潤滑、油霧潤滑、油氣潤滑等，其中以油氣潤滑適應高速效果最好。預緊量的選擇可根據經驗公式進行計算獲得。
解決高速、高效、高精度工作狀態下的發熱、振動是電主軸的另一項關鍵技術。電主軸的熱源除切削熱外，主要是定子、轉子發熱和軸承發熱。電主軸的結構特點是電動機的定子直接安裝在殼體內，這對電動機的散熱很不利。發熱引起的熱變形將導致電主軸乃至機床喪失精度。因此電主軸必須有冷卻系統來保證電主軸及機床恒溫。此外，電主軸由于轉速高，任何不平衡量都會引起振動，產生噪聲，影響主軸平穩運轉。振動問題的解決，取決于動平衡的精度，即對各回轉零件進行動平衡和對所有回轉件裝配于主軸之上后進行整體動平衡，使其達到規定的平衡精度要求。在結構設計上主要采用兩端加裝動平衡環。
主軸零件與電動機轉子的過盈配合量應合理確定。為保證高速切削，主軸應具有良好的運轉精度和傳動能力，其零部件需具有良好的加工精度、表面質量及裝配精度。且為達到準確的動平衡，電動機轉子與機床主軸之間采用無鍵過盈聯接，并由此具備足夠傳遞轉矩的能力。過盈量的大小直接影響電主軸的性能，過盈量過大會使主軸裝配困難，影響裝配精度，甚至破壞配合表面 ；過盈量過小則會影響主軸傳遞轉矩的性能。
如果選擇高速電主軸？安陽恒拓電主軸供應商建議您選擇科技高、實力強、售后服務好的公司。服務熱線：188-0372-2998。
